Atualização de famílias paramétricas: Como utilizar as novas famílias de lâmpadas, fitas e fontes da Stella

Aprenda a utilizar as novas famílias de lâmpadas, fitas e fontes da Stella em seus projetos de Revit com este tutorial passo a passo. A Bimteria acaba de lançar uma atualização do catálogo de famílias, com novos modelos e parâmetros luminotécnicos individualizados. Neste tutorial, você irá aprender como utilizar as novas famílias e atualizar suas luminárias com facilidade, além de otimizar a especificação de seus projetos com as novas famílias personalizadas.

Novas Famílias: O que mudou?

A atualização das famílias paramétricas de lâmpadas, fitas e fontes da Stella na biblioteca da Bimteria traz algumas mudanças importantes para os usuários do Revit:

• Atualização de modelos disponíveis: 41 modelos foram adicionados às famílias. Modelos que saíram de linha também foram removidos.
• Atualização na nomenclatura da família: A partir deste lançamento, todas as famílias de lâmpadas e fitas terão o mesmo nome, independente do modelo de luminária em que estão inseridas. Essa estratégia foi adotada para diminuir o número de famílias distintas em um mesmo projeto, tornando o modelo mais eficiente.

• Atualização de nomenclatura do tipo: Foi adicionado o prefixo da linha e corrigidos erros de digitação.

• Adição de novos parâmetros personalizados: Foram criados parâmetros compartilhados para informações importantes como fluxo luminoso, potência, temperatura de cor, ângulo de abertura, IRC, entre outros, a fim de melhorar a organização desses dados na tabela e possibilitar o uso desses dados em cálculos. Esses parâmetros estão nomeados com o prefixo “.BIM_” para que possam ser facilmente identificados na confecção de novas tabelas.

Como utilizar as novas famílias em luminárias baixadas anteriormente?

Utilizaremos como exemplo uma família de “Embutido Flat AR70 – New Line”, que você baixou do site com o catálogo de lâmpadas desatualizado.

Você precisará inserir no seu modelo a família de “.BIM_Ilum_NewLine_Flat AR70 2 Lamp_Embutido” e a família atualizada de lâmpadas AR70 “Stella_AR70”.

Com as duas famílias inseridas no projeto siga estes 3 passos:

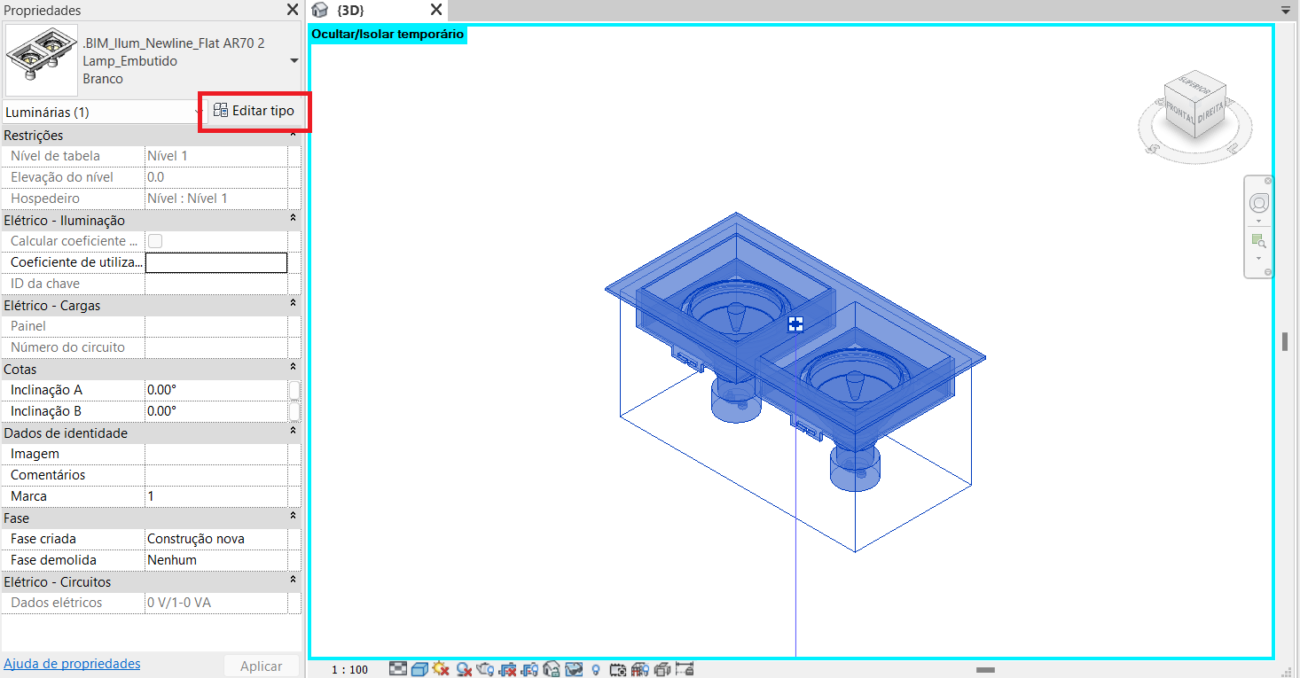

PASSO 1- Selecione a família de embutido e clique em “Editar Tipo”

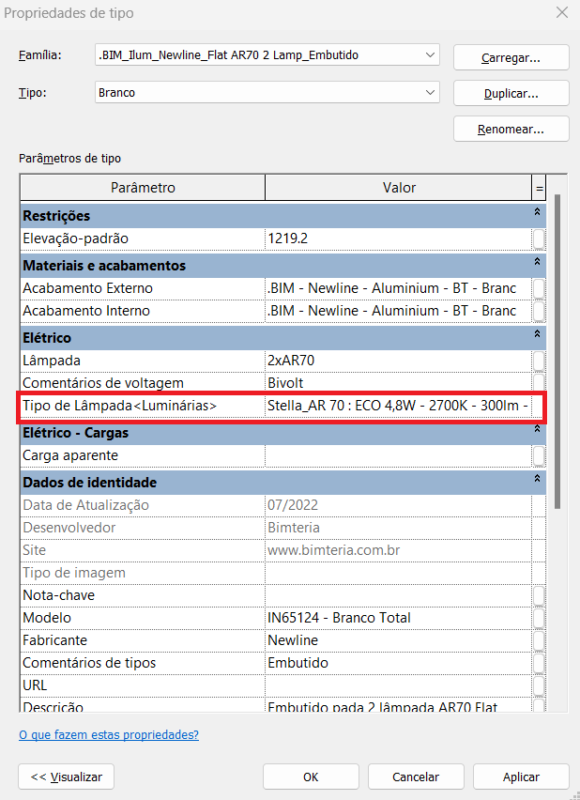

PASSO 2 – Na aba “Elétrico” em “Tipo de Lâmpada”, procure a nova família de AR70 e selecione um tipo. Você pode escrever “Stella_AR 70” para visualizar apenas os tipos de AR70 atualizados.

PASSO 3 – Clique em “Aplicar” e em “Ok” para fechar a caixa de diálogo.

Dessa forma, você utilizará a família atualizada no seu projeto, mesmo que tenha feito o download de luminárias lançadas antes desta atualização.

Utilize os mesmos passos para perfis, conexões e demais luminárias para garantir que você não está especificando modelos disponíveis no mercado.

Caso deseje realizar a troca de forma permanente, você pode seguir os mesmos passos dentro do modo de edição de famílias, substituindo a antiga família pela nova e posteriormente, excluindo a família antiga do modelo.

Caso precise de auxílios extras, nossa equipe está à disposição através do formulário de contato.
